EVAHEART®
シリーズ

EVAHEART®2シリーズ システム一式及び付属品

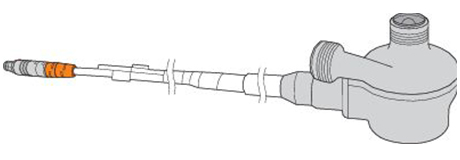

血液ポンプ

血液ポンプ本体部です。

【主な仕様】

血液ポンプ単体
  • 外径:51mm x 高さ67.5mm
  • 重量:262g
  • MPCコーディング(血液接触部)
ポンプケーブル
  • 全長:3mm x 外径7.8mm

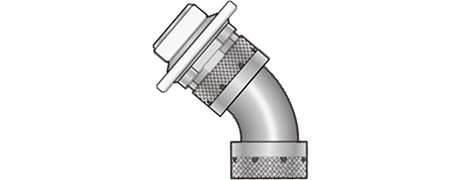

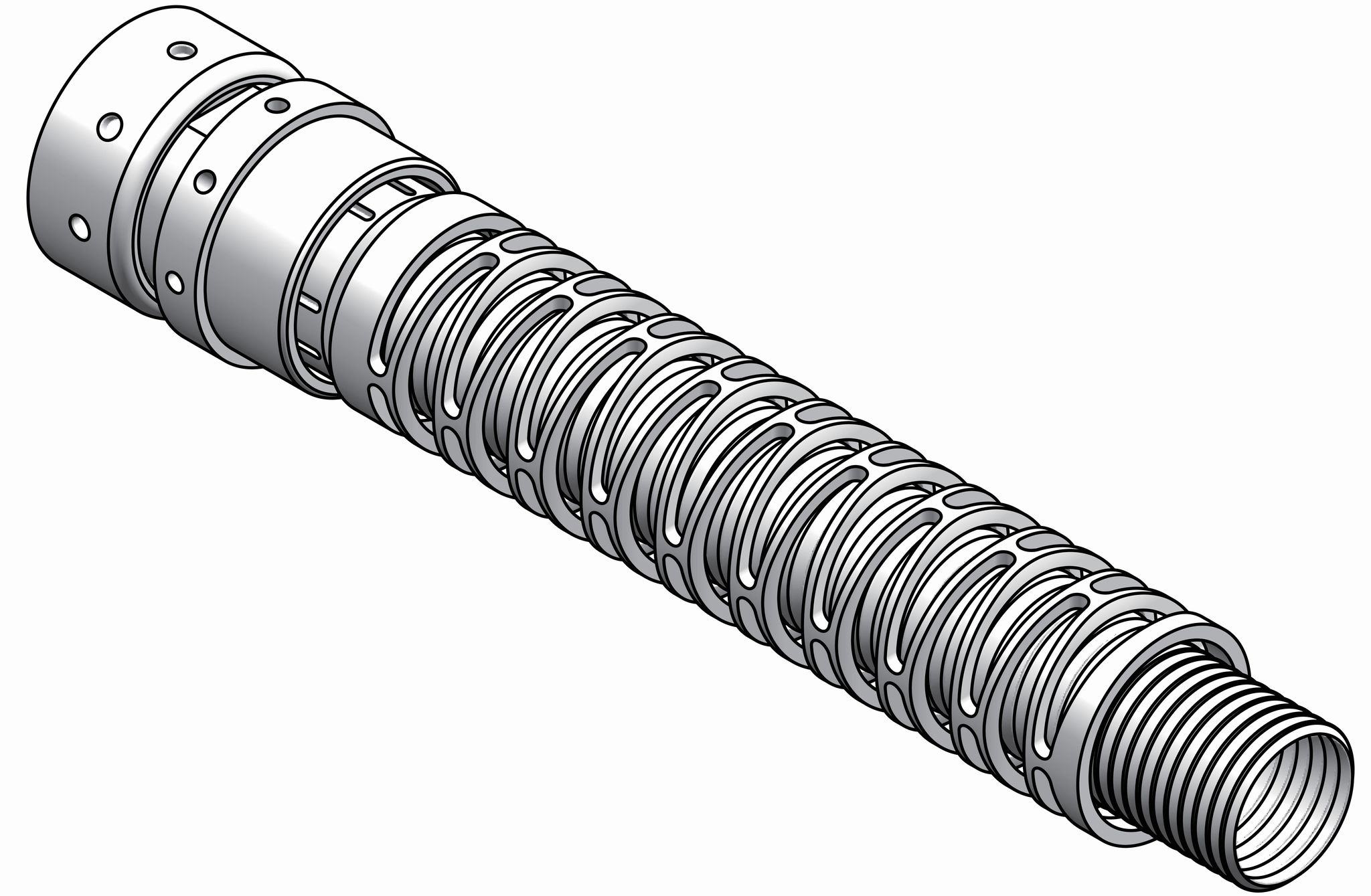

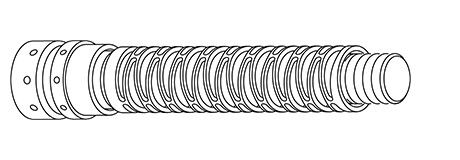

インフローカニューレ(チタンメッシュカニューレ)

血液ポンプと左心室の心尖部を接続します。

【主な仕様】

  • 内径:16mm x 全長110mm
  • PTFEポリカーボネートウレタンコーディング(人工血管)
  • MPCコーディング(血液接触部)

※従来型と共通です

アウトフローグラフト

血液ポンプと上行大動脈を接続します。

【主な仕様】

  • 内径:16mm x 全長410mm
  • PTFE (人工血管)

※従来型と共通です

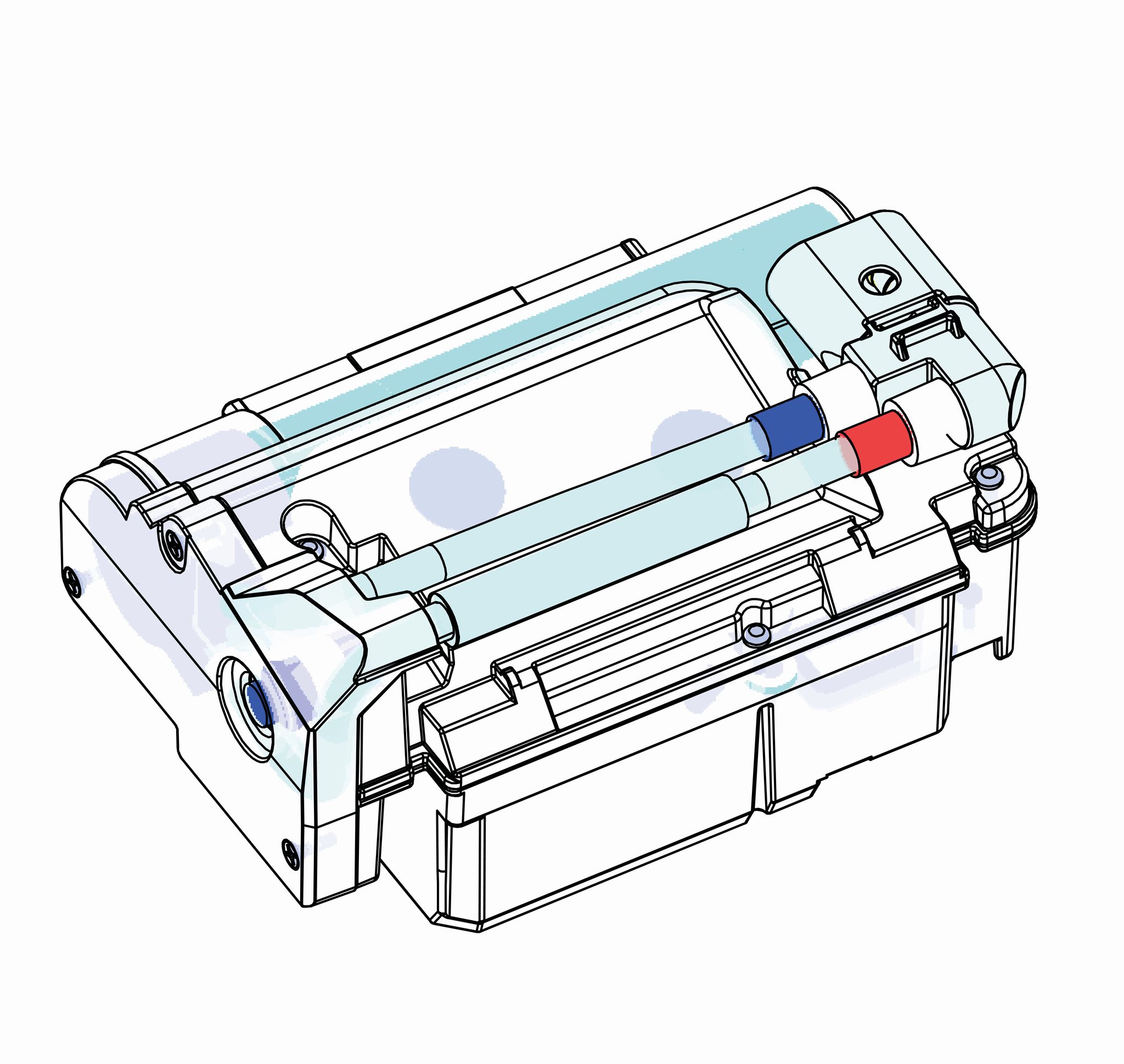

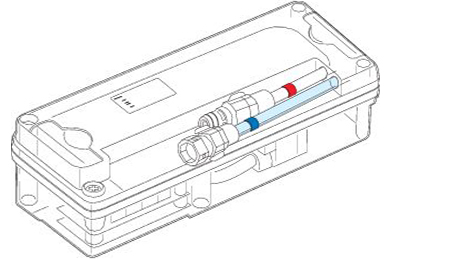

クールシールユニット

クールシールシステムの主要な構成品です。

【主な仕様】

  • 寸法:170mm x 50mm x 73mm
  • 重量:345g

※従来型と共通です

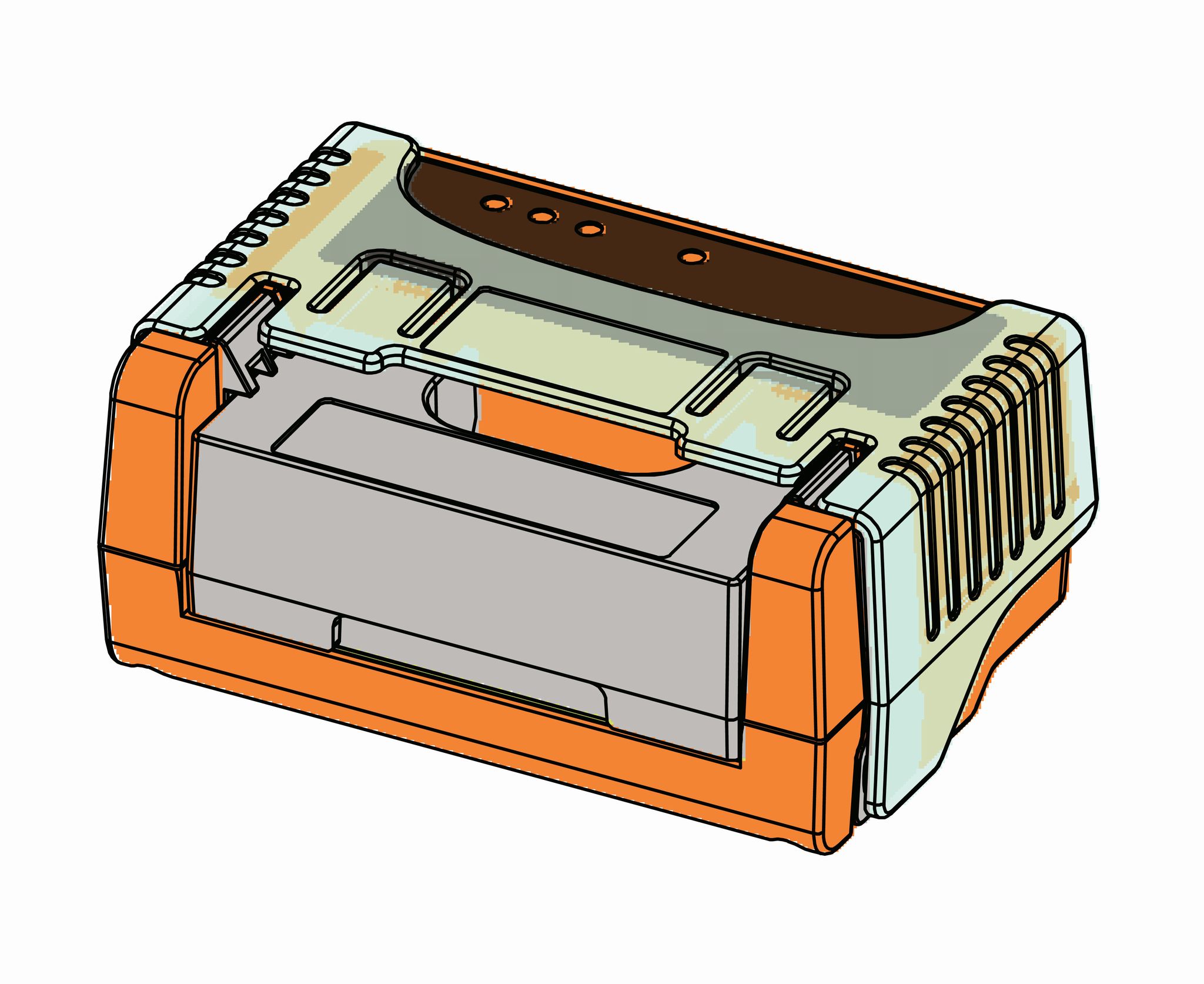

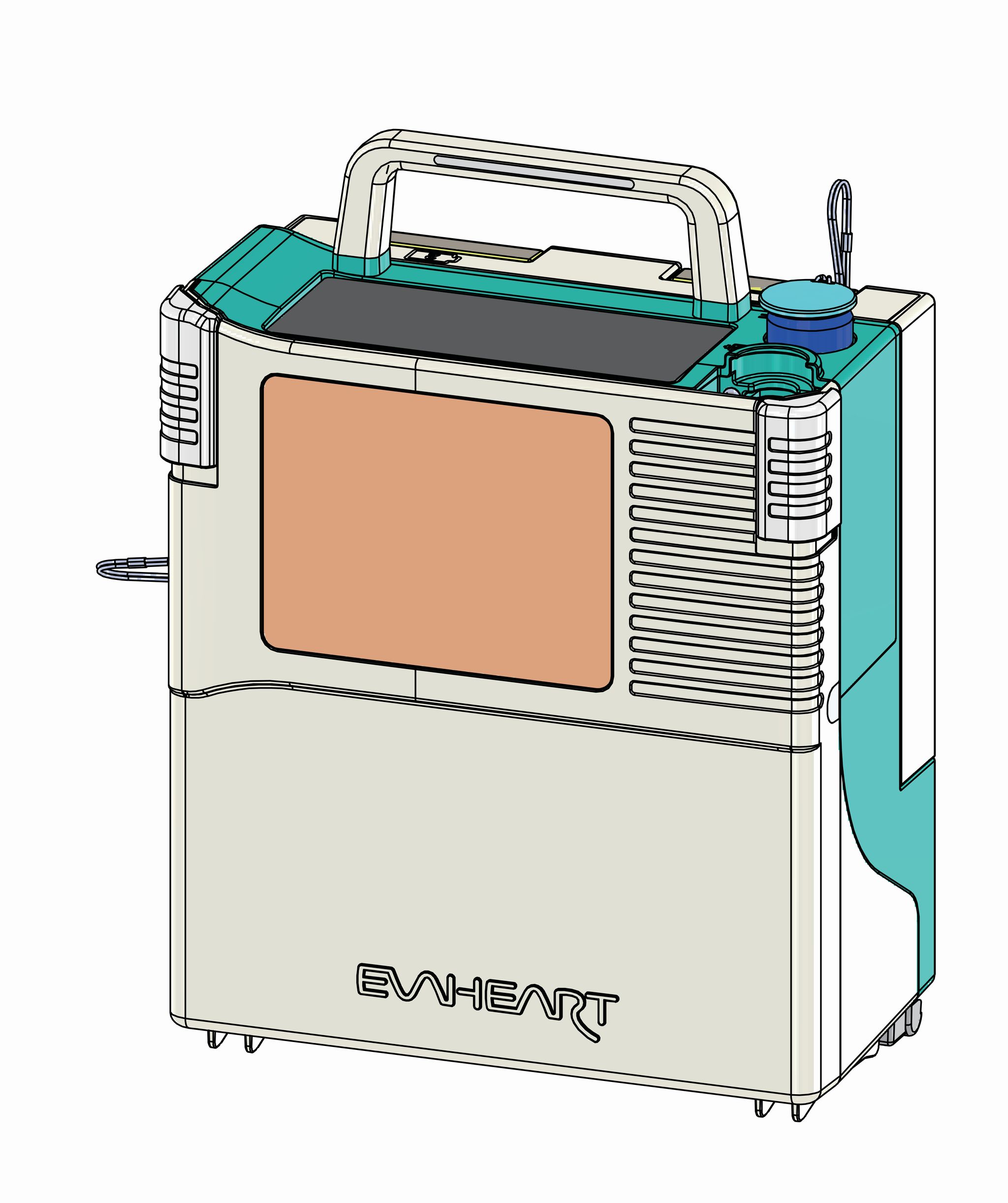

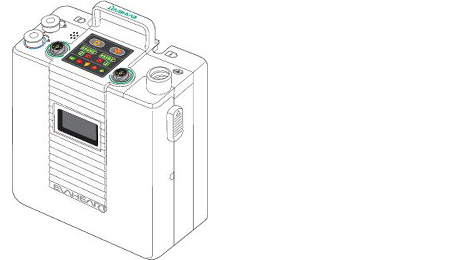

コントローラ

血液ポンプ、クールシールシステム、電源システムをコントロールします。

【主な仕様】

  • 寸法:180mm x 215mm x 88mm
  • 重量:1,500g

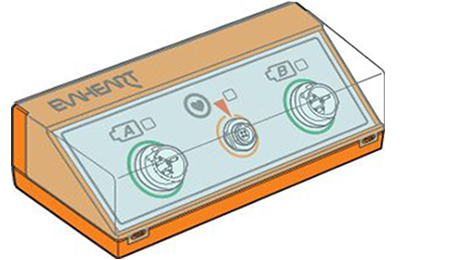

コントローラ接続キット

ポンプケーブルをコントローラに接続する際に使用します。

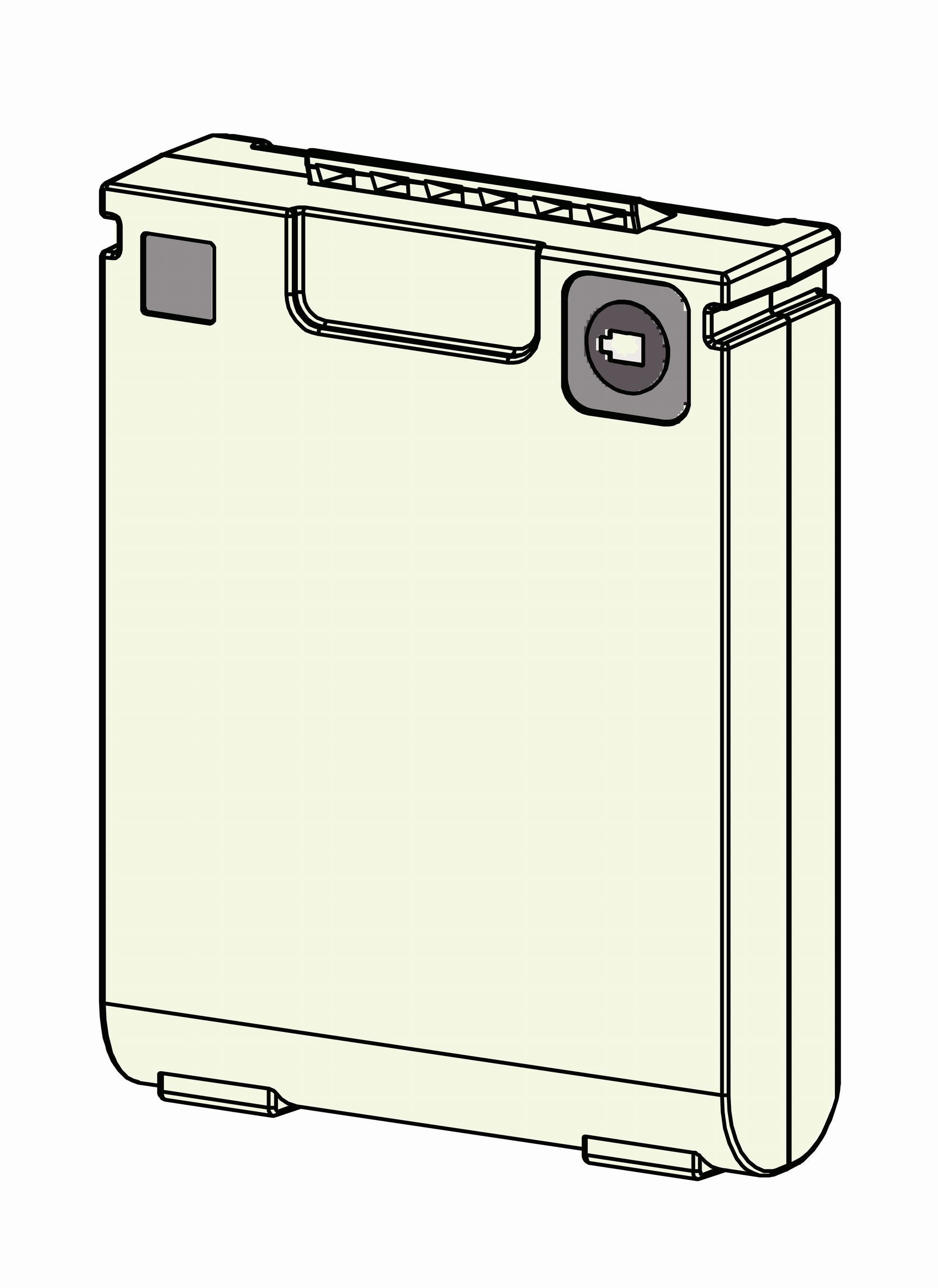

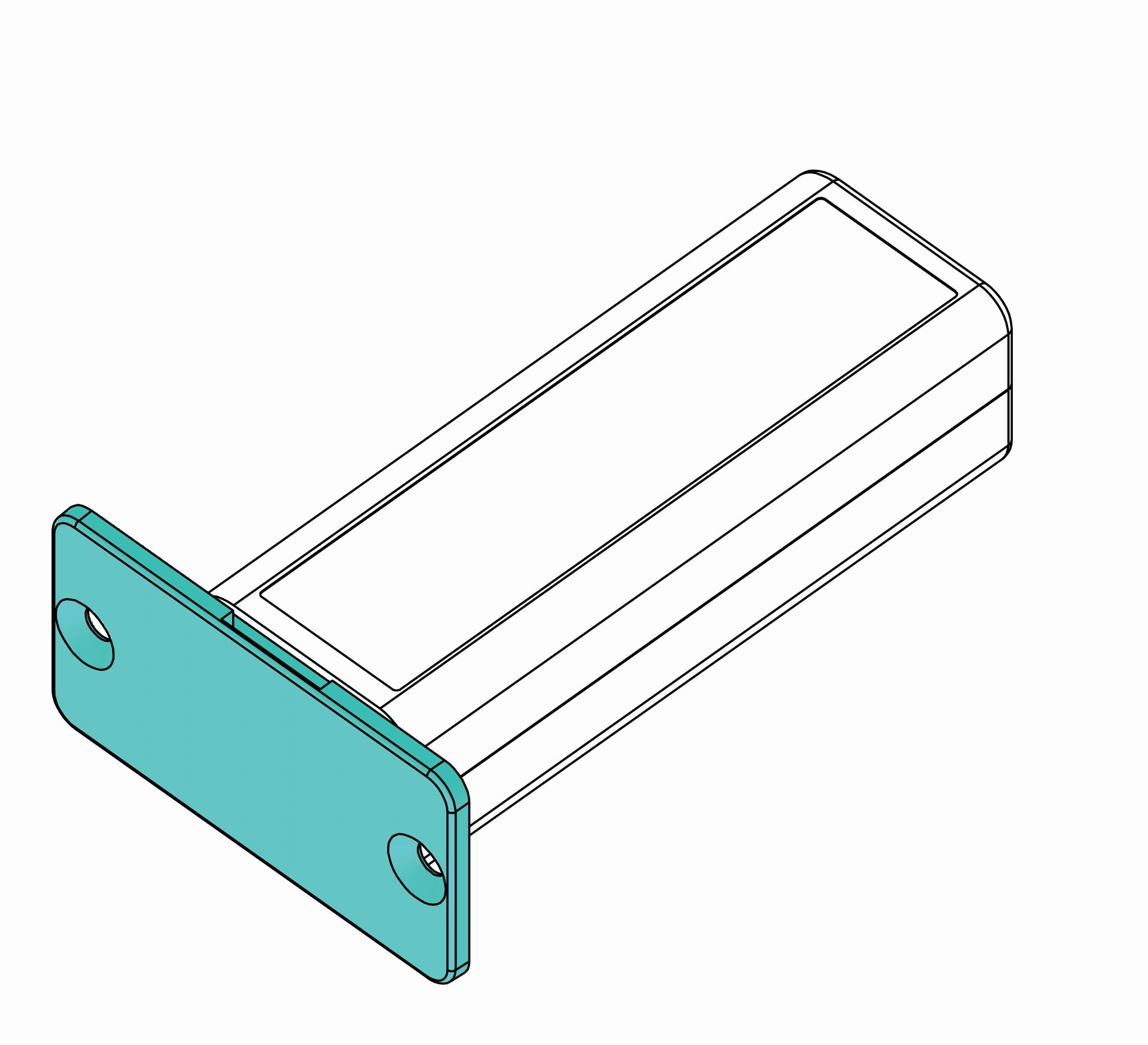

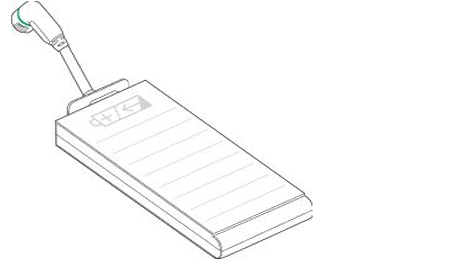

バッテリ

コントローラの基本電源として使用されます。(1本で4~5時間駆動)

【主な仕様】

  • 寸法:79mm x 173mm x 22mm
  • 重量:490g
  • リチウムイオン電池使用

非常用バッテリ

非常時に短時間システムに電力を供給します。

【主な仕様】

  • 寸法:130mm x 55mm x 26mm
  • 重量:175g
  • リチウムイオン電池使用

※従来型と共通です

バックアップコントローラ

コントローラが故障した際に、新しいコントローラに交換するまでの一時的な緊急措置として使用します。

【主な仕様】

  • 寸法:141mm x 42mm x 60mm
  • 重量:200g

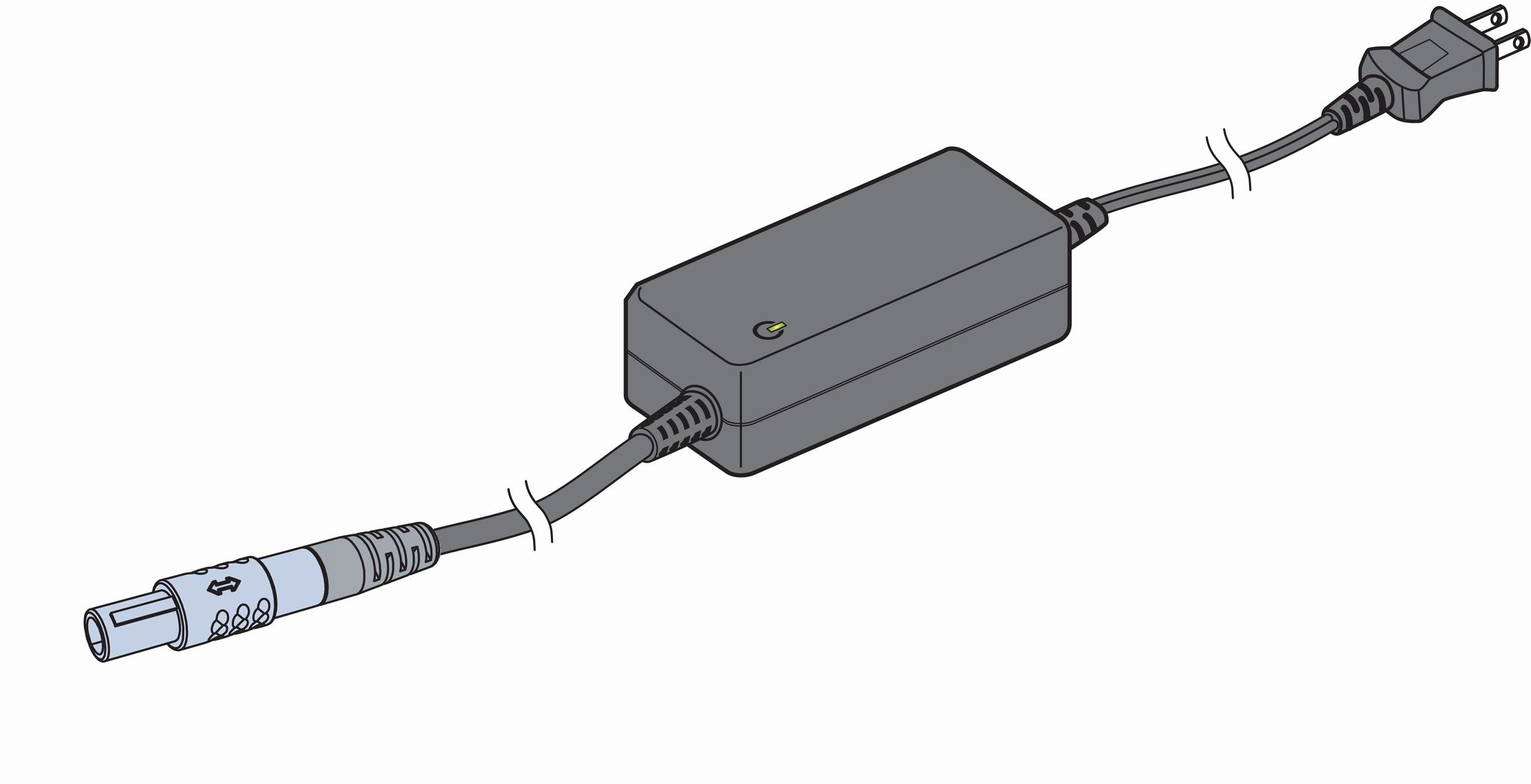

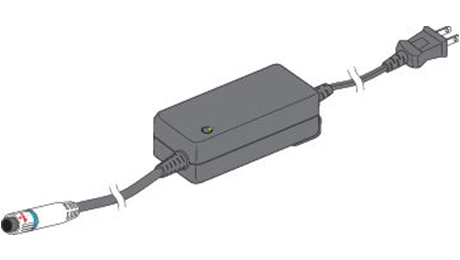

AC/DC アダプタ

AC 電源からコントローラ及び充電器に電力を供給します。

【主な仕様】

  • 寸法:133mm x 39mm x 55mm(ケーブル部含まず)
  • 重量:430g

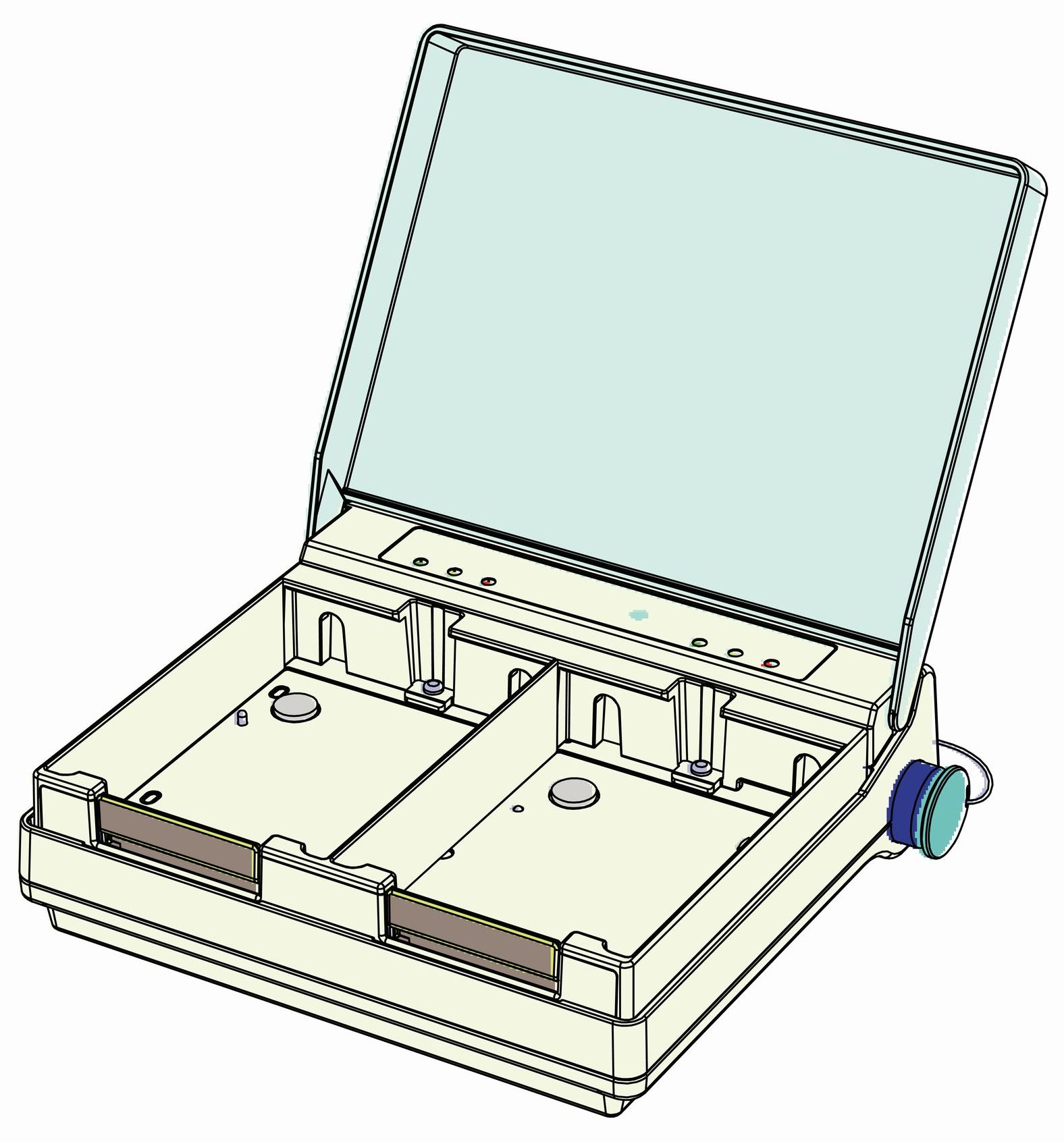

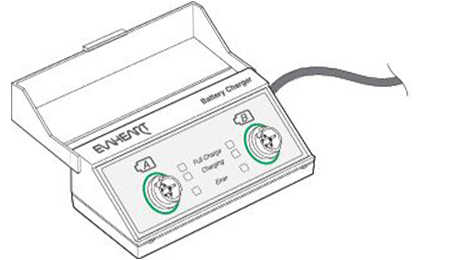

充電器

バッテリの充電に使用します。

【主な仕様】

  • 寸法:141mm x 42mm x 60mm
  • 重量:185g

※従来型と共通です

EVAHEART®2シリーズ 外部モニタ

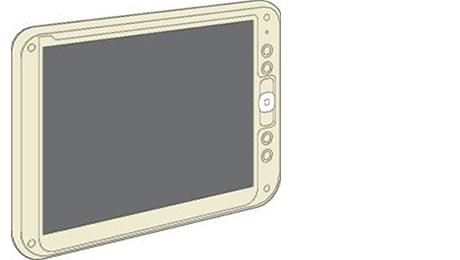

外部モニタ

モニタリング用ソフトウェアを使用して、EVAHEART®システムをモニタします。

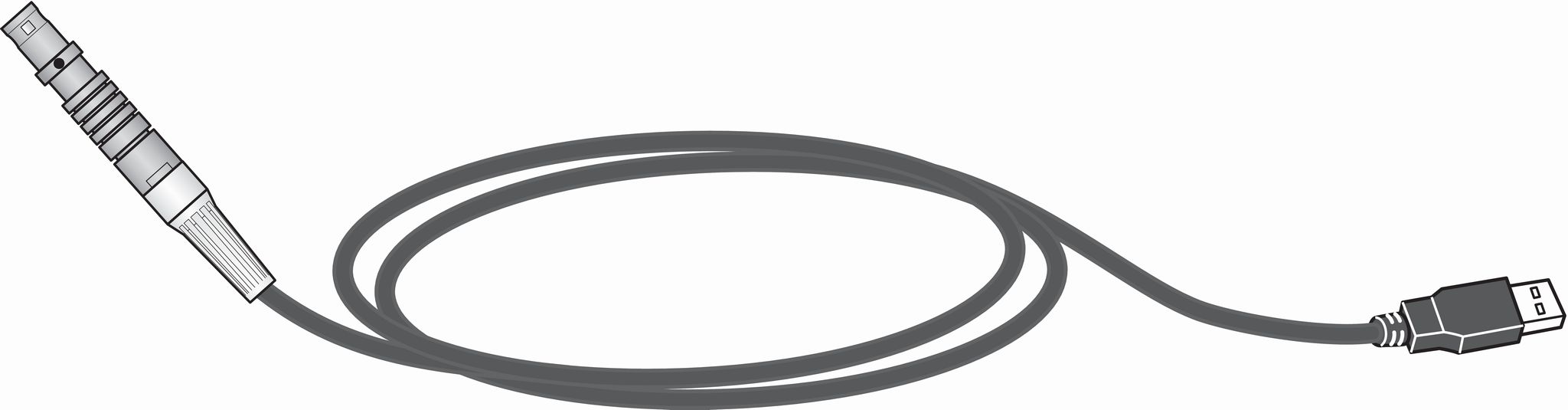

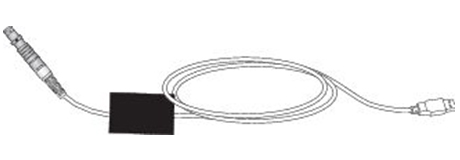

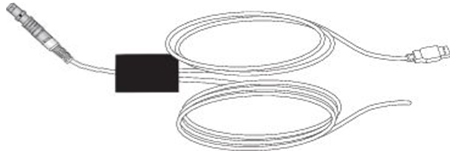

外部モニタ接続ケーブル

コントローラと外部モニタを接続します。

ナースコールケーブル

外部モニタとナースコール端子を繋ぎコントローラのアラーム発生をナースコールに出力します。

EVAHEART®2シリーズ 手術用具(従来型と共通)

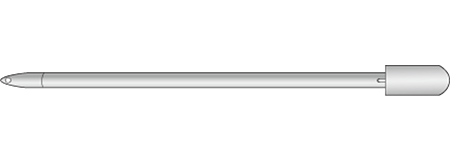

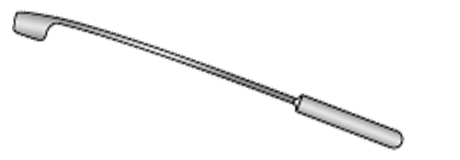

トンネラ

ポンプケーブルを体外に出すための皮下トンネルを作成する器具です。

【主な仕様】

  • 全長:321mm
  • 重量:225g

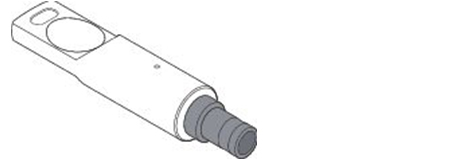

パンチャ(φ17.5mm)

インフローカニューレを心尖部に挿入するための穴をあける器具です。

【主な仕様】

  • 全長:121.2mm
  • 重量:213g

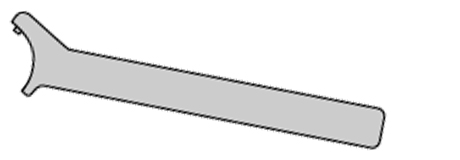

レンチ

グラフトと血液ポンプを接続する保持リングを締め付けるための器具です。

【主な仕様】

  • 全長:113.2mm
  • 重量:65g

ディセクタ

ポンプケーブルに癒着した生体組織を剥離するための器具です。

【主な仕様】

  • 全長:310mm
  • 重量:170g

※従来型と共通です

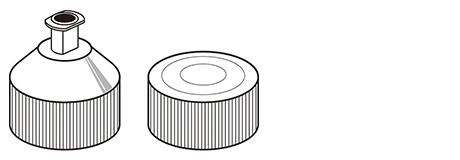

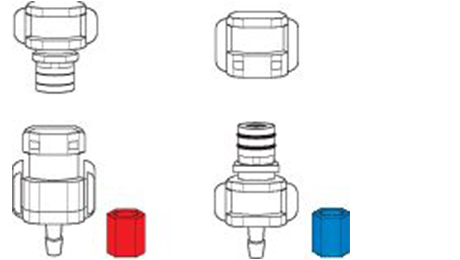

ポンプキャップセット

ポンプキャップは、血液ポンプに取り付け、内部を保護するための器具です。ベントポンプキャップは、人工心肺のベント回路と接続してエア抜きを行うこともできます。

【主な仕様】

  • 寸法:12mm×φ26mm
  • 重量:10g(ポンプキャップ)、15g(ベントポンプキャップ)

ポンプサイザー

アウトフローグラフトの長さ調節やポンプポケットを作成するための器具です。

【主な仕様】

  • 寸法:106mm×74mm
  • 重量:327g

EVAHEART®2シリーズ 点検時使用機材等(承認番号対象外品)

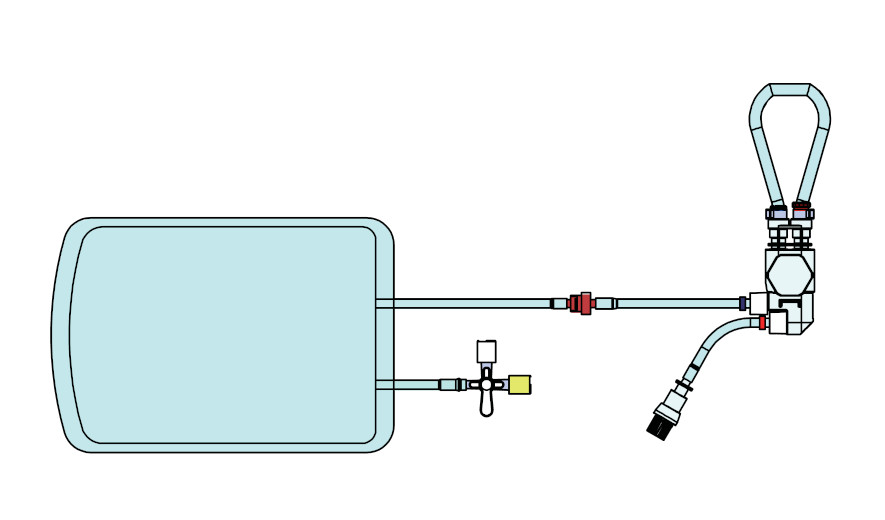

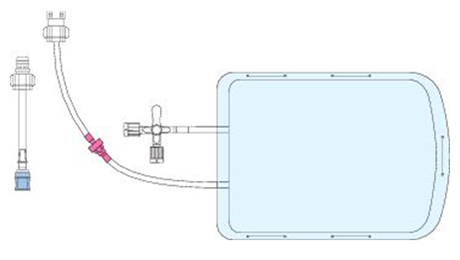

流路洗浄キット

クールシールの流路を洗浄するためのキットです。

EVAHEART®2シリーズ アクセサリ類(承認番号対象外品)

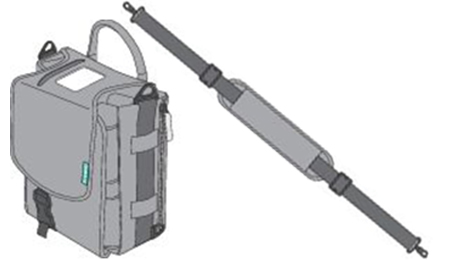

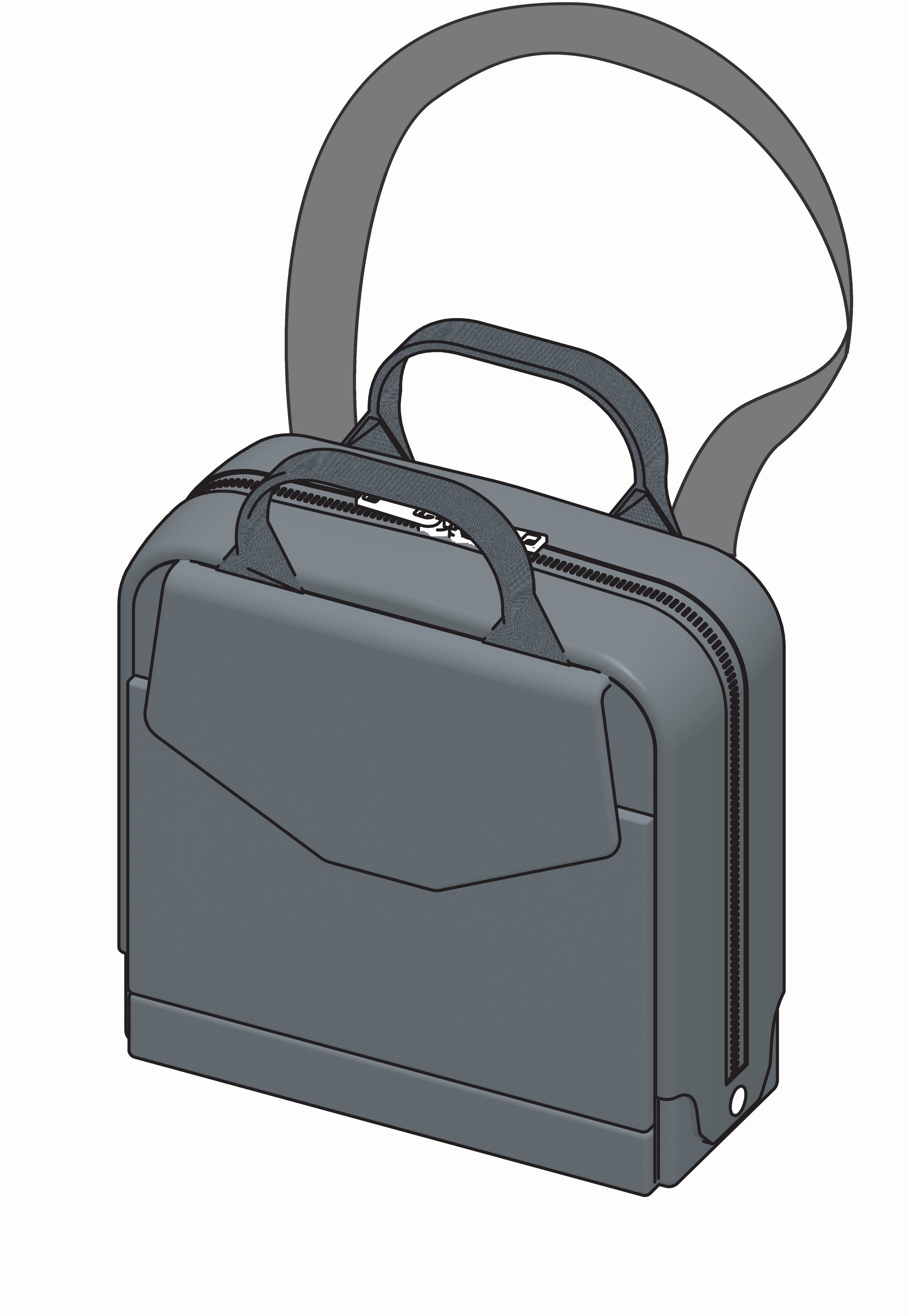

キャリングバッグ

移動中や自宅療養時に、コントローラを入れて使用します。

【主な仕様】

  • 寸法:316mm x 243mm x 125mm

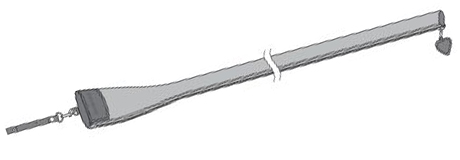

ポンプケーブルカバー

ポンプケーブルを紫外線や外力から保護します。

オペレータキー

コントローラに接続し、回転数変更操作を可能にするキーです。

アウターストラップ

ポンプケーブルを腰に巻きつけ、取り回しをよくするためのサポート用具です。

【サイズ】

  • XSサイズ:140mm x 756mm
  • S サイズ:140mm x 838mm
  • M サイズ:140mm x 980mm
  • L サイズ:140mm x 1,160mm
  • XLサイズ:140mm x 1,436mm

※従来型と共通です

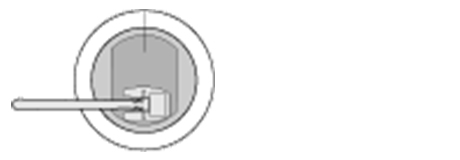

チューブ固定バリア(届出番号 13B2X00174H00006)

アウターストラップを使用する際にポンプケーブルを支えるためのシールです。

【主な仕様】

  • 貼付部直径:108mm

※従来型と共通です
